Koło, moment siły i moment pędu
-
- Użytkownik
- Posty: 9
- Rejestracja: 18 mar 2018, o 13:56
- Płeć: Mężczyzna
- Lokalizacja: Żyrardów
Koło, moment siły i moment pędu
Cześć,
w starym wydaniu Resnicka jest omawiane takie zagadnienie. Człowiek trzyma w ręku pręt, do którego przymocowane jest koło. Koło może swobodnie się obracać. W pewnej chwili człowiek unosi pręt tak jak na rysunku poniżej. Na rysunku czerwony wektor L, to końcowy moment pędu. Zielony wektor L, to początkowy moment pędu. dL to zmiana pędu. W książce napisali, że koło zboczy wtedy na prawo. I tutaj tego nie rozumiem. Zgodnie z zasadą \(\displaystyle{ \vec{M}=\frac{d \vec{L}}{dt}}\), moment siły, który zmienia L powinien mieć kierunek pionowy i zwrot do góry. Taki moment siły da siła, która byłaby prostopadła do koła i skierowana w lewo (względem człowieka). Według mnie koło powinno skręcić w lewo.
Czy mogę prosić o rozwianie wątpliwości?
Pozdrawiam,
Michał
w starym wydaniu Resnicka jest omawiane takie zagadnienie. Człowiek trzyma w ręku pręt, do którego przymocowane jest koło. Koło może swobodnie się obracać. W pewnej chwili człowiek unosi pręt tak jak na rysunku poniżej. Na rysunku czerwony wektor L, to końcowy moment pędu. Zielony wektor L, to początkowy moment pędu. dL to zmiana pędu. W książce napisali, że koło zboczy wtedy na prawo. I tutaj tego nie rozumiem. Zgodnie z zasadą \(\displaystyle{ \vec{M}=\frac{d \vec{L}}{dt}}\), moment siły, który zmienia L powinien mieć kierunek pionowy i zwrot do góry. Taki moment siły da siła, która byłaby prostopadła do koła i skierowana w lewo (względem człowieka). Według mnie koło powinno skręcić w lewo.
Czy mogę prosić o rozwianie wątpliwości?
Pozdrawiam,
Michał
- AiDi
- Moderator
- Posty: 3850
- Rejestracja: 25 maja 2009, o 22:58
- Płeć: Mężczyzna
- Lokalizacja: Warszawa
- Podziękował: 46 razy
- Pomógł: 702 razy
-
- Użytkownik
- Posty: 9
- Rejestracja: 18 mar 2018, o 13:56
- Płeć: Mężczyzna
- Lokalizacja: Żyrardów
Re: Koło, moment siły i moment pędu
W płaszczyźnie pionowej do góry o mały kąt.
Ostatnio zmieniony 24 wrz 2022, o 10:53 przez Jan Kraszewski, łącznie zmieniany 1 raz.
- AiDi
- Moderator
- Posty: 3850
- Rejestracja: 25 maja 2009, o 22:58
- Płeć: Mężczyzna
- Lokalizacja: Warszawa
- Podziękował: 46 razy
- Pomógł: 702 razy
Re: Koło, moment siły i moment pędu
Zajrzałem do książki i w sumie piszą to samo co Ty. Żeby zmienić moment pędu pionowo do góry to musimy zadziałać odpowiednią siłą w lewo, bo jak nie zadziałamy, to koło wypadnie z płaszczyzny pionowej w stronę prawą. Działanie w lewo przeciwdziała temu i pozwala utrzymać wirujące koło w rozważanej płaszczyźnie.
-
- Użytkownik
- Posty: 9
- Rejestracja: 18 mar 2018, o 13:56
- Płeć: Mężczyzna
- Lokalizacja: Żyrardów
Re: Koło, moment siły i moment pędu
Nie rozumiem tylko czemu koło ma skręcić w prawo, gdy je podnosi człowiek. Z tego wynika, że działający moment siły na koło powinien mieć zwrot przeciwny (czyli pionowo w dół). Skąd ma się wziąć ten moment siły?
-
- Użytkownik
- Posty: 7935
- Rejestracja: 18 mar 2009, o 16:24
- Płeć: Mężczyzna
- Podziękował: 30 razy
- Pomógł: 1679 razy
Re: Koło, moment siły i moment pędu
Z dążności do precesji (ruchu precysyjnego) o momencie \(\displaystyle{ \overline{\tau} = \frac{\Delta L}{\Delta t}. }\)
W tym przypadku \(\displaystyle{ \overline{\tau} = m\cdot g \cdot d. }\)
W tym przypadku \(\displaystyle{ \overline{\tau} = m\cdot g \cdot d. }\)
-
- Użytkownik
- Posty: 9
- Rejestracja: 18 mar 2018, o 13:56
- Płeć: Mężczyzna
- Lokalizacja: Żyrardów
Re: Koło, moment siły i moment pędu
A czy ten moment siły nie będzie obracał pręt początkowo w lewo? Zgodnie z podręcznikiem pręt powinien przy niewielkim obrocie do góry skręcić prętem w prawo.

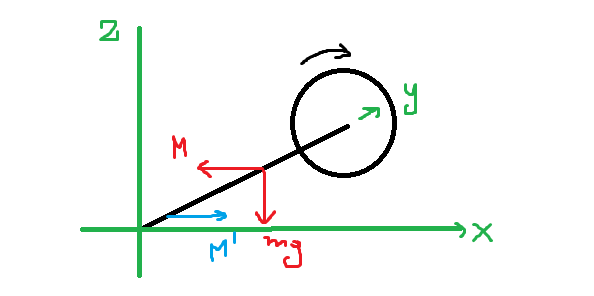

Trochę pomyślałem nad tym i doszedłem do takich wniosków. Niech pręt będzie ustawiony wzdłuż osi y. Siła ciężkości daje moment obrotowy M (skierowany w kierunku -x). Człowiek obracając pręt do góry musi działać z momentem M' (wzdłuż osi +x). Moment M' jest większy niż moment M i z tego powodu wektor zmiany pędu układu będzie skierowane wzdłuż osi +x. Koło zaczyna odchylać się na prawo.
