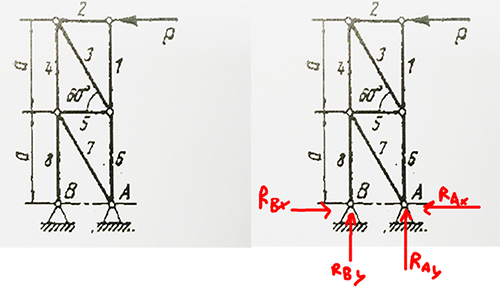

Witam. Mam problem z prawdopodobnie prostym i oczywistym zadaniem z kratownic. Mam ją rozwiązać metodą równoważenia więzów, ale na razie nie o tym. Utknąłem już na samym początku wyznaczając wartości reakcji podpór przegubowych.
Po rozwiązaniu równania momentu i podstawieniu do sumy Y otrzymuję wartości \(\displaystyle{ Rby=27,6kN, Ray=-27,6kN}\).
Problem jest taki, że niewiadome są 4, natomiast nie ważne względem których punktów liczyłbym moment, to i tak równania momentu sprowadzają się do sumy sił X.
Jak sobie z tym poradzić? Z góry dziękuję za pomoc. \(\displaystyle{ P=8kN\\
a=1m}\)
Jeżeli nie zapomnieliśmy, że w ustrojach prętowych obowiązuje zasada, że siły obciążające pręt mogą być tylko rozciągające go lu ściskające, to zauważymy, że reakcja podpory \(\displaystyle{ B}\) może mieć tylko kierunek "wzdłuż osi pręta nr \(\displaystyle{ 8}\). Stąd dla tak przyjętego i zorientowanego układu współrzędnych składowa \(\displaystyle{ R_{B_x}}\) reakcji podpory \(\displaystyle{ B}\) równa jest zero, czyli:\(\displaystyle{ R_{B_x} =0}\) i zadanie jest statycznie wyznaczalne.
