Mamy układ różnicowy, zasilany napięciami \(\displaystyle{ U_{CC}=-U_{EE}=5V}\), który jest zbudowany z trzech identycznych rezystorów i dwóch tranzystorów npn.
1) zakładając, że bazę T2 zwarto do masy, a napięcie na bazie T1 zmienia się od \(\displaystyle{ -1V}\) do \(\displaystyle{ 1V}\), narysuj charakterystykę przejściową obu wyjść
2) narysuj przebieg na obu wyjściach asymetrycznych, jeśli
a) \(\displaystyle{ u_{WE1}(t)=1\cdot\sin(2\pi\cdot100Hz\cdot t)[V], \ u_{WE2}=0V}\)
b) \(\displaystyle{ u_{WE1}(t)=u_{WE2}(t)=1\cdot\sin(2\pi\cdot100Hz\cdot t)[V]}\)

Czyli sam układ wygląda tak: i \(\displaystyle{ R_C=R_E}\)

Maksymalne napięcie na obu wyjściach to

\(\displaystyle{ U_{WY1max}=U_{WY2max}=U_{CC}=5V}\)

Teraz policzmy iloczyn \(\displaystyle{ I_{EE}R_E}\):

\(\displaystyle{ U_{WE2}-U_{BE}-I_{EE}R_E=U_{EE} \\ \\
I_{EE}R_E=I_{EE}R_C=0-0,7-(-5)=4.3V}\)

Więc napięcie minimalne na wyjściu drugim to \(\displaystyle{ U_{WY2min}=U_{CC}-I_{EE}R_C=0.7V}\)

a napięcie średnie na obu wyjściach to \(\displaystyle{ \overline{U_{WY1}}=\overline{U_{WY2}}=\frac{U_{WY2max}+U_{WY2min}}{2}=\frac{5.7V}{2}=2.85V}\)

to jest dosyć jasne. Następnie liczymy moment, od którego nasyci się T1 (czyli popłynie przez niego cały prąd):

\(\displaystyle{ U_{CC}-I_{EE}R_C-U_{CE(sat)}=U_{WE1(sat)}-U_{BE} \\ \\
U_{WE1(sat)}=5-4.3-0.2+0.7=1.2V}\)

czyli nas to nie interesuje, bo jest większe od \(\displaystyle{ 1V}\).

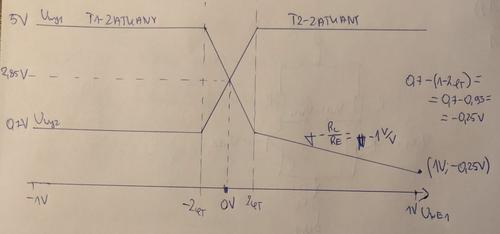

Sama charakterystyka, a właściwie charakterystyki będą wyglądać jakoś tak: I tak naprawdę mam problem z tym, jak będzie wyglądać przebieg napięcia na \(\displaystyle{ Wy1}\)

Od \(\displaystyle{ 0}\) do \(\displaystyle{ 2\varphi_T}\) na wejściu będzie wzmocniona sinusoida odwrócona w fazie (wzmocnienie to \(\displaystyle{ k_{ur1}=-\frac{I_{EE}R_C}{4\varphi_T}=-47 V/V}\), pomijając składową sumacyjną), a potem jak to będzie wyglądać?
