Kobieta
PostNapisane: 2 sie 2019, o 20:28
Użytkownik

Posty: 5
Lokalizacja: Poznań
Wyznacz prędkość punktu C wiedząc, że |AB||=3r, a |BC|=5r.

Obrazek
Góra
Mężczyzna
PostNapisane: 6 sie 2019, o 18:59
Użytkownik
Avatar użytkownika

Posty: 2192
Lokalizacja: Nowy Targ

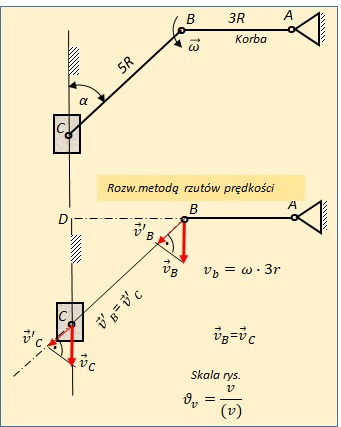

Obrazek

Elementy mechanizmu wykonują ruch płaski.
Rozw. metodą " rzutów prędkości"
1. Obliczamy prędkość liniową punktu B- korby( wykonuje ruch obrotowy)
v _{b} =\omega \cdot 3R, (1)
2. Wyznaczenie prędkości punktu C, który należy do tłoka.
2.1. Kierunek predkości jest znany, bo tłok wykonuje ruch postępowy po prostej DC
2.2. Do wyznaczenia wartości predkości zastosujemy metodę rzutów prędkości na prostą BC.
3.Przyjmujemy skalę rys. prędkości i po wykreśleniu, pomierzeniu wektora v _{c} otrzymujemy wynik:
\vec v _{B}=\vec v _{C}, (2)
......................................
Potwierdzenie rachunkiem
4. Z twierdzenia o rzutach predkości na wspólną prostą łączącą punkty BC możemy zapisać równość rzutów prędkości
v' _{B}=v' _{C}=v _{B} \cdot \cos \alpha =\omega \cdot 3R \cdot \cos \alpha, (4)
5. Predkość punktu C
v _{C}= \frac{v' _{C}}{\cos \alpha }=\omega \cdot 3R, (5)
.................................................................
Wskazówka do zast. innych metod rozw.
Dla tego położenia mechanizmu zauważamy, że kierunki prędkości punktów B i C są do siebie równoległe, a więc chwilowy środek obrotu jest punktem niewłaściwym - leży w nieskończoności!
Góra
Kobieta
PostNapisane: 11 sie 2019, o 10:18
Użytkownik

Posty: 5
Lokalizacja: Poznań
Wielkie dzięki!
